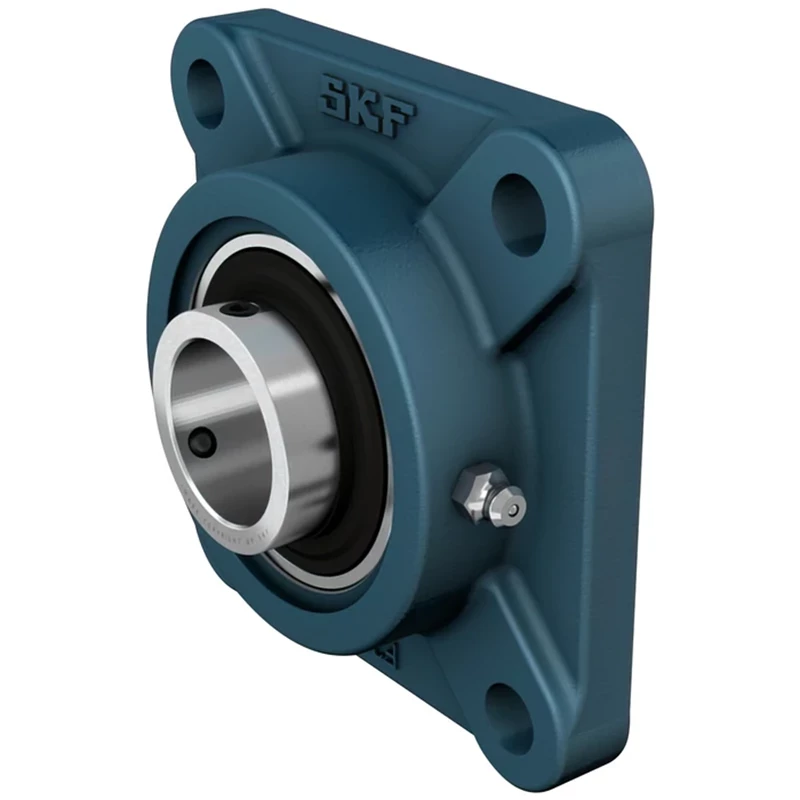

Laakeriyksikkö 50mm Laippa SKF

Mitat:

• Reiän halkaisija (d) 50 mm
• Ulkohalkaisija, sisärengas (d1) 62,51 mm
• Kokonaisleveys (A) 39,5 mm
• Laipan leveys (A1) 16 mm
• Päätykannen ulkonema (A5) 33 mm
• Laakerin kokonaisleveys (B) 51,6 mm
• Etäisyys lukkolaitteen otsapinnasta kierteen keskikohtaan (B4) 9 mm
• Ulkoinen yläosan halkaisija (Db1) 115 mm
• Kiinnityspulttien välinen etäisyys (J) 111 mm
• Kokonaispituus (L) 143 mm
• Kiinnityspulttireiän halkaisija (N) 16 mm
• Etäisyys lukkolaitteen otsapinnasta vierintäpinnan keskikohtaan (s1) 32,6 mm
• Yksikön kokonaisleveys (T) 54,6 mm
• Rasvanipan päätypallon halkaisija (DN) 6,589 mm
• Kuusiokoloavaimen koko rasvanippaa varten (SWN) 11,11 mm
• Rasvanipan kierre (GN) 1/8-27 NPT
• Pesän kierre rasvanippaa varten (RG) 1/8-27 NPT
• Pesäkierteen aksiaalinen sijainti (R1) 25 mm

Laskentatiedot:

• Dynaamisen peruskuormituksen arvo (C) 35,1 kN
• Staattisen peruskuormituksen arvo (C0) 23,2 kN
• Väsymiskuormitusraja (Pu) 0,98 kN
• Rajanopeus 3300 r/min
